Geometrie bearbeiten

Diese Funktion öffnet das tabellarische Eingabefenster für alle CAD-Daten (vgl. 3D-Modell).

Vermaßung Details

DesignFiX bietet mehrere Darstellungsvarianten zur Vermaßung im 3D-Modell:
Der obere Teil dieser Funktion (Dropdown-Button) zeigt alle Werte ohne Zusatzinformationen im 3D-Modell. Nichtmaßstäbliche Werte werden mit * gekennzeichnet.

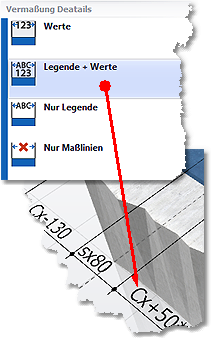

Mit dem unteren Teil der Funktion können Sie alternative Darstellungsarten auswählen:

oWerte – normale Darstellung

oLegende und Werte – die Bezeichnung des Maßes wird eingeblendet

oNur Legende – alle Maße werden nur mit ihrer Bezeichnung angezeigt

oNur Maßlinen – alle Werte und Bezeichnungen werden ausgeblendet

Abstand Maßlinien

Für einige Maße und Lasten besteht die Möglichkeit, die Entfernung des Maßes bzw. der Last zum Bauteil zu variieren. Der obere Teil dieser Funktion setzt die Entfernung auf die ursprüngliche Werkseinstellung zurück (= 100% Abstand). Mit dem unteren Teil der Funktionen können Sie gezielt einige Maße und Lasten näher am Bauteil positionieren bzw. den Abstand vergrößern. Diese Funktion wird hauptsächlich benutzt, wenn sich mehre Werte bedingt durch die gewählte Ansicht,  im 3D-Modell visuell überlagern.

Mit einem Doppelklick auf einen der Schieberegler versetzen Sie den Abstand zurück auf 100%.

Maße: Text/Label

Mit dieser Option bestimmen Sie die Darstellung der Vermaßung. Im Modus Text werden die Werte als Text ganz klassisch zwischen den Maßlinien positioniert. Alternativ kann DesignFiX die Werte auch als Label auf die Maßlinie projizieren. Bei dieser Darstellungsvariante sind die Werte immer parallel zum Bildschirm sichtbar und werden nicht skaliert.

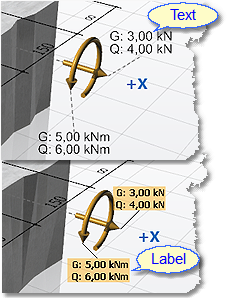

Lasten: Text/Label

Mit dieser Option bestimmen Sie die Darstellung der Lasten. Im Modus Label (Werkseinstellung) werden die Lasten als Label in der Nähe der Kraftpfeile positioniert. Dadurch sind die Lastangaben  unabhängig vom Blickwinkel (3D-Rotation) immer parallel zum Bildschirm sichtbar. Die Werte sind in dieser Darstellungsart nicht skalierbar.

Im Modus Text werden die Lasten als Text in der Nähe der Kraftpfeile positioniert und passen sich der Größe (Zoomfaktor) automatisch an. Diese Darstellung empfiehlt sich hauptsächlich bei der Default-Ansicht des 3D-Modells, da die Lastangaben nur bei dieser Ansicht parallel zum Bildschirm erscheinen.

Vermaßung Schriftgröße:

Mit dieser Funktion können Sie die Schriftgröße der Vermaßung im 3D-Modell beeinflussen.

(Diese Funktion ist in dieser Version noch nicht verfügbar.)

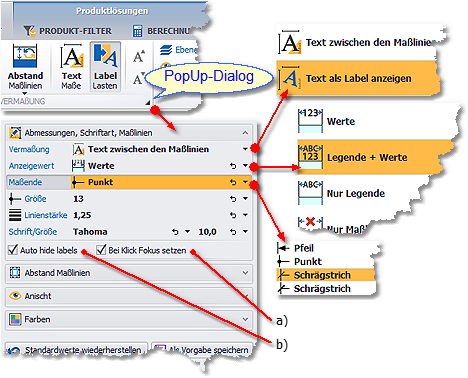

Vermaßung - PopUp-Dialog:

Am Ende dieser Gruppenbezeichnung befindet sich ein kleines schwarzes Dreieck (Caption-Button). Mit dieser Funktion öffnen Sie ein Dialogfenster (PopUp-Dialog), in dem Sie weitere Optionen dieser Gruppe administrieren können.
Zum Beispiel können Sie dort die Darstellung der Enden der Maße an den Maßlinien verändern (Pfeilspitzen, Punkt, Schrägstrich, usw.). Sowohl die Größe der Maße als auch deren Linienstärke lässt sich hier anpassen.

a)Auto hide Labels:
Diese Option verhindert das visuelle Überlagern von Lasten und Maßen im Modus Label-Ansicht. (Vergleiche: Lasten Text/Label und Maße Text/Label)

b)Bei Klick Fokus setzen:
Diese Option markiert den Wert (Last oder Maß) bei einem Klick auf eine Maßlinie oder eine Lastangabe. Das ermöglicht Ihnen, den alten Wert durch einen neuen Wert direkt zu überschreiben. Der Eingabeeditor muss dazu nicht mit der Maus fokussiert werden. (Vergleiche: Eingabeeditoren für Lasten und Abmessungen)

Ebene:

In dem 3D-Modell können Sie verschiedene Ebenen/Layer ein- und ausblenden.
Aktivierte Optionen werden in der Ribbon bar als Icon dargestellt:

oBetonränder vermaßen:
Unabhängig vom Wert des Randabstandes werden alle Randabstände  ein- bzw. ausgeblendet.

oUnendliche Ränder vermaßen:
Für den Fall, dass ein Randabstand unendlich ist, bestimmen Sie mit dieser Option, ob der Rand mit dem Unendlichkeitssymbol dargestellt werden soll. Alternativ werden nicht vorhandene Ränder in der Darstellung nicht vermaßt. Der Vorteil einer „Unendlichkeits-Vermaßung“ besteht darin, dass die Maßlinien zum Öffnen des Eingabeeditors angeklickt werden können. Alternativ müssen Sie das tabellarische Eingabefenster öffnen oder auf dem Karteireiter Verankerungsgrund die Ränder manuell hinzufügen.

oAnbauteilabmessungen
Die Abmessungen des Anbauteils werden ein- bzw. ausgeblendet.

oAchsabstand:
Alle Maße oder Maßketten der Achsabstände werden ein- bzw. ausgeblendet.

oAnker:
Der Typ des ausgewählten Produkts wird schematisch in dem 3D-Modell dargestellt. Alternativ wird lediglich das Lochmuster gezeichnet.

oNummerierung der Anker:
Auf den einzelnen Ankern werden Nummern eingeblendet, die mit den Bezeichnungen in der Druckvorschau korrespondieren.

oSchraubenköpfe/Muttern:
Mit dieser Option bestimmen Sie, ob Mutter, Unterlegscheibe oder  Schraubenkopf eines Produktes in dem 3D-Modell schematisch dargestellt werden sollen. Diese Art der Darstellungsvariante bezieht sich auch auf Kontermuttern bei einer Abstandsmontage mit- und ohne Klemmung.

Ansicht:

In dem 3D-Modell können Sie verschiedene visuelle Effekte und Hilfsmittel ein- und ausblenden.

oGitter:
Das Gitter im Hintergrund der 3D-Darstellung dient lediglich zur räumlichen Orientierung bzw. unterstützt das räumliche Vorstellungsvermögen. Die Gitterfarbe können Sie beliebig einstellen.

oSchatten:
Bei leistungsschwachen Grafikkarten empfehlen wir Ihnen, den Schattenwurf zu deaktivieren.

oReflektion:
Der Reflektionseffekt dient hauptsächlich zum Anfertigen von Präsentationsmaterial Ihrer Produkte für Web- und Printmedien.

oRotationswürfel:
Der Rotationswürfel dient zur Navigation des 3D-Modells. Alternativ können Sie die Rotation auch mit der rechten Maustaste oder über die Funktionen in der Ribbon bar und in der Statuszeile einleiten. Die Ecken und Kanten des Würfels bieten praktische, voreingestellte Ansichten, die Sie mittels Mausklick im Bereich des Würfels direkt abrufen können.

oKoordinaten-Icon:
Das Koordinatenkreuz zeigt Ihnen, wie die Achsen X, Y  und Z nach einer Rotation des 3D-Modells im Raum liegen.

Achse:

In dem 3D-Modell können Sie verschiedene Elemente/Objekte ein- und ausblenden.

Aktivierte Optionen werden in der Ribbon bar als Icon dargestellt:

o-X –Y:
Die Beschriftung der negativen Achsverlängerungen wir ein- bzw. ausgeblendet.

o+X + Y +Z:
Die Beschriftung der positiven Achsverlängerungen wir ein- bzw. ausgeblendet.

oQuerlast/Zuglast: Die Lasten mit den entsprechenden Bezeichnungen lassen sich ein- und ausblenden. Diese Option wird überwiegend beim Teilen von Screenshots usw. verwendet.

Standard Ansicht:

Das 3D-Modell wird neu gezeichnet und in das Fenster eingepasst. Dieser Befehl ist identisch mit der Funktion (c) in der Statuszeile des 3D-Modells.

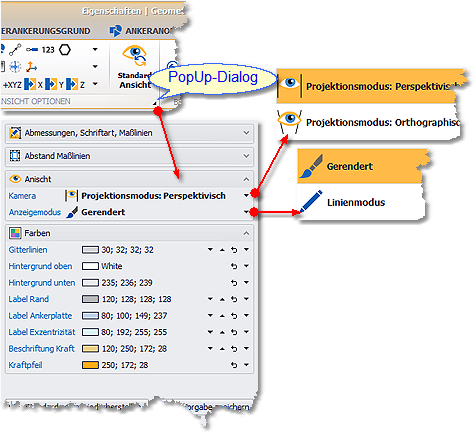

3D-ANSICHT OPTIONEN - PopUp-Dialog:

Am Ende dieser Gruppenbezeichnung befindet sich ein kleines schwarzes Dreieck (Caption-Button). Mit dieser Funktion öffnen Sie ein Dialogfenster (PopUp-Dialog), in dem Sie alle und auch weitere Optionen dieser Gruppe administrieren können.

Kamera:
Werksseitig erzeugt DesignFiX eine perspektivische Darstellung des 3D-Modells. In seltenen Fällen wird ein orthographischer Projektionsmodus gewünscht. Zum Beispiel zum Erstellen von Präsentationsmaterial mit Draufsicht, Videos usw.

Anzeigemodus:

Das 3D-Modell kann wahlweise gerendert (fotorealistische Skizze) oder in Form einer Strichzeichnung dargestellt werden.

Navigation:

Mit diesen Funktionen können Sie das 3D-Modell schwenken und rotieren. Des Weiteren können Sie mit der mittleren Funktion eine automatische Rotation um die Z-Achse starten und beenden.

Screenshot:

Mit dem oberen Teil der Funktionen können Sie das 3D-Modell direkt in die Zwischenablage kopieren und dann zum Beispiel in Ihre Textverarbeitung einfügen. Der untere Teil der Funktion bietet Ihnen die gleiche Option in einem Vorschaufenster und zusätzlich wird der Hintergrund freigestellt.

Tooltips/Hint:

Tooltips oder auch Hint genannt sind kleine Hinweisfenster, die bei einer Mausbewegung über eine Funktion erscheinen. Diese Hints erklären die jeweilige Funktion oder informieren zum Beispiel über den Berechnungsstatus eines Produktes. Für einige Funktionen kann man diese Hints beeinflussen:

oGroße Hints/Kurzinfo:
Bietet den größtmöglichen Informationsgehalt zu der jeweiligen Funktion

oKleine Hints/Kurzinfo:
Die Hints erscheinen in reiner Textform ohne Grafiken

oKeine Hints:
Bis auf wenige Ausnahmen (z. B. Bemessungsstatus) werden keine Hints angezeigt.
