DesignFiX - Modul Ankerbemessung - Produktauswahl
Inhalt
In der Produktauswahl werden alle Produkte in einer Baumstruktur aufgeführt, welche die Bedingungen des Produkt-Filters erfüllen.
|

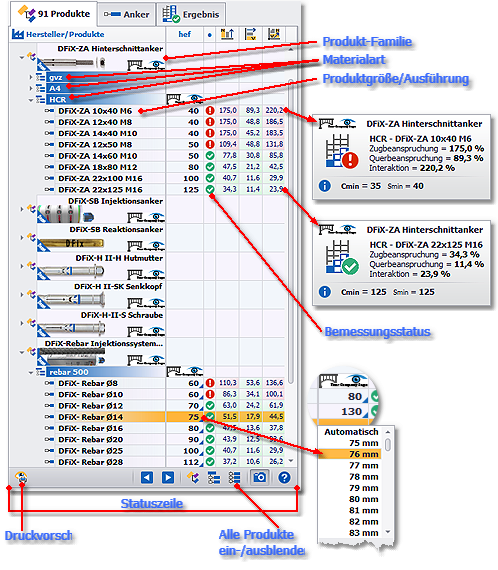

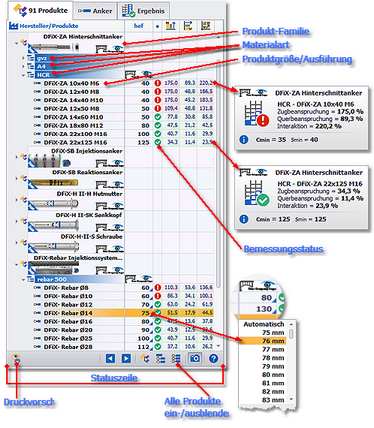

Der Produktbaum ist wie folgt aufgebaut: Hersteller/Produktfamilie լ Ausführung (gvz, A4, HCR …) լ Produkt/Größe + Verankerungstiefe + Bemessungsstatus + Ausnutzungsgrade |
Die oberste Ebene der Baumstruktur zeigt den Hersteller bzw. dessen Produktfamilien einschließlich der Produktbilder. Erweitert man eine Familie, dann erscheinen in der zweiten Ebene der Struktur alle Ausführungsarten/Materialien der gewählten Produktfamilie (z. B. gvz = galvanisch verzinkter Stahl, A4 = nichtrostender Stahl A4, HCR = hochkorrosionsbeständiger Stahl …). Erweitert man eine dieser Materialvarianten, dann werden in der dritten Ebene der Baumstruktur die Produktgrößen, die zugehörigen Verankerungstiefen, der Bemessungsstatus (
= ungültige Bemessung,
= gültige Bemessung) und die Ausnutzungsgrade für die Zug- und Querbeanspruchung sowie für die Interaktion angezeigt. Erscheint rechts unten neben dem Zahlenwert der Verankerungstiefe ein blaues Dreieck, dann weist das bei Injektionssystemen auf variable Verankerungstiefen hin. Ein Klick auf dieses Dreieck öffnet ein Fenster, in welchem die gewünschte Verankerungstiefe ausgewählt werden kann. Der Ausnutzungsgrad entspricht der prozentualen Ausnutzung des Produkts für die Zug- und Querbeanspruchung sowie für die Interaktion.
Die Statuszeile am Fuß der Produktauswahl bietet unterschiedliche Funktionen:
|
Druckvorschau Diese Funktion öffnet die Druckvorschau. |
Struktur Produktfamilien Diese Funktion erweitert die Baumstruktur aller Produktfamilien vollständig oder reduziert sie. Die Ansicht des aktuell gewählten Produkts ändert sich beim Erweitern jedoch nicht. Waren z. B. für das aktuelle Produkt alle Ebenen der Baumstruktur geöffnet, dann bleibt dies in der erweiterten Struktur erhalten. Wird der Baum allerdings vollständig reduziert, dann gilt das auch für das aktuelle Produkt. |
|
Struktur Material Diese Funktion erweitert die zweite Ebene (Ausführung, Material) vollständig oder reduziert sie. Auch in diesem Fall ändert sich die Darstellung des ausgewählten Produkts nicht. |
|
Struktur Produkt Mit dieser Funktion werden alle Ebenen der Struktur vollständig erweitert bzw. reduziert. Die Ansicht des gewählten aktuellen Produkts wird dabei wiederum nicht verändert. |
|
|
Mit dieser Funktion lassen sich die Produktbilder ein- bzw. ausblenden. |
